Moulage par injection : coûts, état de surface, défauts, insert ou surmoulage et contrôle qualité

Marché du plastique moulé par injection : échelle, croissance et ce qui le motive

Le marché du plastique moulé par injection est l’un des segments manufacturiers les plus importants de l’économie mondiale. Évalué à environ 385 milliards de dollars en 2023 , il devrait atteindre 510 à 530 milliards de dollars d’ici 2030, avec un taux de croissance annuel composé d’environ 4,5 à 5,0 %. Le moulage par injection représente environ 32 % de toute la transformation des matières plastiques dans le monde en volume – plus que toute autre méthode de formage – et touche pratiquement toutes les catégories de produits, des composants automobiles et dispositifs médicaux à l'électronique grand public, en passant par l'emballage et le matériel de construction.

Le geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

Le five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

Combien coûte un moulage par injection plastique ?

Le coût de l’outillage constitue l’investissement initial le plus important dans un projet de moulage par injection et le chiffre qui détermine le plus souvent si une conception est commercialement viable pour un volume de production donné. Combien coûte un moule d’injection plastique dépend de la taille de la pièce, de sa complexité géométrique, du nombre de cavités, de la qualité de l'acier et du fait qu'elle soit fabriquée dans le pays ou à l'étranger.

Comme cadre de référence de travail :

• Prototype simple ou outil de pont (cavité unique, acier doux ou aluminium, durée de vie limitée) : 1 500 $ à 5 000 $ (offshore) ; 5 000 $ à 15 000 $ (États-Unis/UE)
• Outil de production simple (une seule cavité, acier P20 ou H13, durée de vie de 500 000 $) : 3 000 à 8 000 $ (au large de la Chine) ; 12 000 $ à 30 000 $ (national)
• Outil de production de complexité moyenne (cavité unique, actions latérales, élévateurs multiples, surfaces texturées) : 8 000 $ à 20 000 $ (offshore) ; 25 000 $ à 80 000 $ (national)
• Outil multi-empreintes de haute complexité (4 à 16 cavités, système à canaux chauds, tolérances serrées) : 20 000 à 100 000 $ (offshore) ; 80 000 $ à 500 000 $ (national)
• Gros outil automobile ou électroménager (cavité unique, très grande pièce, géométrie complexe) : 50 000 $ à 200 000 $ (offshore) ; 150 000 $ à 800 000 $ (national)

Le largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

Un point critique souvent négligé dans les discussions sur les coûts : le coût amorti par pièce — le coût total de l'outillage divisé par le volume de production — est bien plus pertinent que le nombre absolu d'outillage. Un outil de 50 000 $ produisant 500 000 pièces ajoute 0,10 $/pièce au coût ; produire 10 000 pièces ajoute 5,00 $/pièce. À faibles volumes, le coût d'outillage par pièce dépasse souvent le coût combiné des matériaux et du moulage, c'est pourquoi les alternatives à court terme (outillage souple, outillage imprimé en 3D, prototypes usinés) sont économiquement rationnelles en dessous de certains seuils de volume.

Finition de surface de moulage par injection : qualités, normes et ce qui les affecte

Finition de surface de moulage par injection est spécifié à l’aide de systèmes de classification standardisés – le plus souvent les normes de finition SPI (Society of the Plastics Dansdustry) en Amérique du Nord et la norme VDI 3400 en Europe et en Asie. Les deux systèmes abordent la même gamme de qualité de surface mais utilisent des échelles différentes et ne sont pas directement interchangeables sans référence de conversion.

Le SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• SPI A-1, A-2, A-3 — Surfaces polies au diamant et très brillantes. Utilisé pour les lentilles optiques, les emballages cosmétiques, les couvercles transparents. Valeurs Ra jusqu'à 0,012-0,025 µm. Nécessite de l'acier trempé (H13 ou S136) et un temps de polissage post-usinage important.
• SPI B-1, B-2, B-3 — Papier grainé semi-brillant poli. Boîtiers d'appareils électroniques grand public, panneaux d'appareils électroménagers, composants commerciaux généraux où l'apparence compte mais pas la clarté optique. Ra ~ 0,05 à 0,40 µm.
• SPI C-1, C-2, C-3 — Finition mate, pierre ou toile émeri. Composants industriels, pièces automobiles sous capot, composants structurels intérieurs. Ra ~ 0,40 à 1,60 µm.
• SPI J-1, J-2, J-3 — Texture sablée, mat terne à grossier. Pièces nécessitant une texture antidérapante, matériel agricole, boîtiers utilitaires. Ra ~0,80–3,20 µm.

Au-delà de la finition de la surface de l'acier, la surface réalisable de la pièce est affectée par le choix du matériau, la température de fusion, la vitesse d'injection et la température du moule. Les finitions très brillantes nécessitent des températures de moule plus élevées (ce qui améliore la réplication de la surface de l'acier poli), des vitesses de remplissage plus lentes (qui réduisent le voile induit par le cisaillement) et des matériaux avec une faible viscosité de fusion et un bon écoulement. Les mélanges ABS et PC/ABS reproduisent bien les surfaces brillantes ; les nuances chargées de verre produisent une surface qu'aucune quantité de polissage sur l'acier ne pourra éliminer, car les fibres de verre dépassent légèrement à mesure que la résine se rétrécit autour d'elles pendant le refroidissement.

La texture, que ce soit par gravure acide (Mold-Tech et systèmes équivalents) ou EDM (usinage par décharge électrique), doit être spécifiée avec un angle de dépouille adéquat pour permettre l'éjection de la pièce sans marques de traînée. La règle standard est 1° de dépouille supplémentaire par 0,025 mm de profondeur de texture — une texture profonde en grain de cuir nécessitant 3° ou plus de dépouille sur les surfaces à texture épaisse pour éviter une déchirure de la surface lors de l'éjection.

Marques de brûlure dans le moulage par injection : causes, diagnostic et élimination

Marques de brûlure dans le moulage par injection apparaissent sous la forme d'une décoloration brun foncé, noire ou carbonisée sur la surface de la pièce, généralement au dernier point qui remplit la cavité ou aux endroits où l'air emprisonné ne peut pas s'échapper. Ils constituent l'un des défauts de moulage par injection les plus courants et l'un des plus instructifs, car leur emplacement révèle des informations spécifiques sur le modèle d'écoulement et l'état de ventilation de l'outil.

Le Diesel Effect

Le most common mechanism behind burn marks is the effet diesel : à mesure que le front de fusion avance à travers la cavité et comprime l'air devant lui, l'air se réchauffe de manière adiabatique — le même mécanisme que l'allumage par compression d'un moteur diesel. Si l'air comprimé ne peut pas s'échapper par les évents avant que le front de fusion ne l'atteigne, la température de l'air s'élève à 300-400°C ou plus, ce qui est suffisant pour dégrader et carboniser la plupart des thermoplastiques techniques. La marque de brûlure se forme à l’endroit précis où la poche d’air était emprisonnée.

Causes profondes et solutions

• Aération insuffisante : Le most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Vitesse d'injection excessive : Une vitesse de remplissage élevée comprime l'air plus rapidement qu'il ne peut s'échapper, même par des bouches d'aération adéquates. Solution : réduire la vitesse d'injection dans les 20 à 30 % finaux de remplissage (un profil de vitesse plutôt qu'une vitesse constante) ; confirmer que le temps de remplissage se situe dans la plage appropriée pour l'épaisseur de la paroi de la pièce et la longueur du débit.
• Emplacement de la porte provoquant un emprisonnement d'air : Si la porte est positionnée de telle sorte que deux fronts d'écoulement se rencontrent et emprisonnent l'air dans une poche aveugle, aucune ventilation au niveau de la ligne de joint ne sera utile. Solution : reconcevoir l'emplacement de la porte ou ajouter une porte secondaire pour modifier la position de la ligne de soudure/du piège à air en une surface aérée.
• Dégradation de la matière dans le fût : Les marques de brûlure peuvent également provenir du corps (du matériau se trouvant dans des zones mortes à une température excessive ou d'une contamination par la résine) et être injectées dans la pièce sous forme de stries plutôt que de marques localisées. Ceux-ci apparaissent différemment : des stries partant de la porte plutôt qu'un point discret à l'extrémité du flux.

Moulage par injection en petites séries : quand un faible volume est la bonne réponse

Moulage par injection en petites séries - également appelé moulage par injection à faible volume ou en pont - fait référence à des séries de production allant généralement de quelques centaines à 10 000 à 25 000 pièces, utilisant un outillage spécialement conçu pour minimiser les coûts initiaux plutôt que de maximiser la cadence et la longévité. Il occupe l'espace de production entre l'impression 3D (économique en dessous d'environ 100 pièces pour les géométries complexes) et le moulage par injection en pleine production (économique au-dessus de 25 000 à 50 000 pièces pour la plupart des applications).

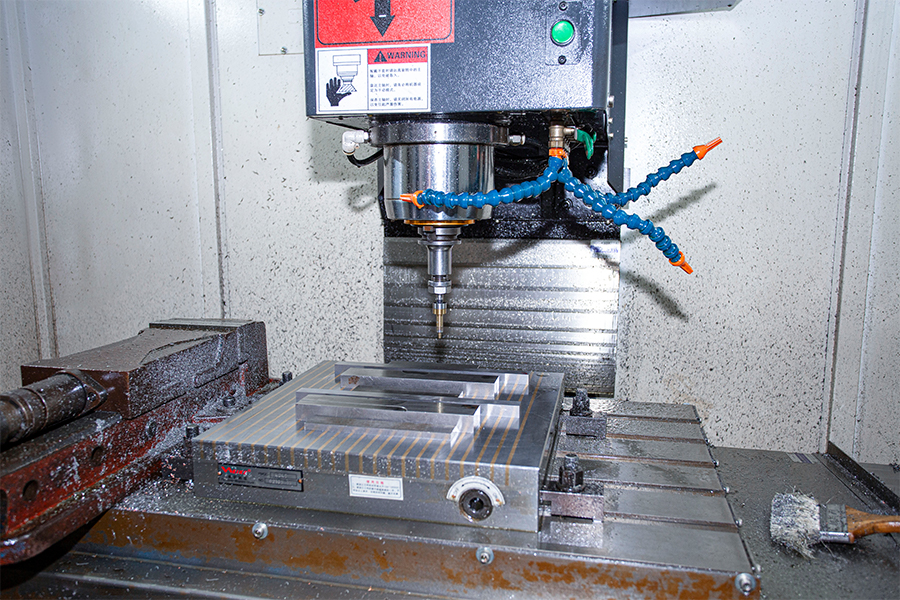

Le enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

Le moulage en petite série est le bon choix pour : la validation du marché avant de s'engager dans un outillage de production complet ; assurer la production pendant la fabrication des outils de production à long délai de livraison ; des pièces de rechange pour les produits existants où la demande totale ne justifie pas un investissement en outillage dur ; et les quantités d'essais cliniques ou réglementaires dans le développement de dispositifs médicaux pour lesquels des modifications de conception sont probables avant l'approbation finale.

Le key process discipline in short-run molding is conception pour outillage en aluminium : éviter les angles internes très vifs (la concentration des contraintes dans l'aluminium est plus conséquente que dans l'acier trempé), minimiser les actions latérales lorsque cela est possible (chaque action est une surface d'usure), et concevoir dès le départ des angles de dépouille adéquats plutôt que d'essayer de les adapter ultérieurement. Les pièces conçues avec un outillage à court terme peuvent souvent être transférées vers un outillage de production avec des modifications de conception minimes ; les pièces conçues en supposant dès le départ un outillage dur ne peuvent parfois pas être du tout reproduites de manière économique en aluminium.

Moulage par insertion ou surmoulage : différences, applications et comment choisir

Le moulage par insert et le surmoulage sont tous deux des processus qui combinent deux matériaux ou plus en un seul composant moulé, mais ils diffèrent fondamentalement par ce qu'encapsule le matériau secondaire et par la manière dont le processus est séquencé. Compréhension les différences entre le moulage par insert et le surmoulage est essentiel pour sélectionner le bon processus dans une conception de pièce multi-matériaux.

Qu’est-ce que le moulage par insertion ?

Dans moulage par insertion , un composant préformé - le plus souvent un insert métallique tel qu'un écrou fileté en laiton, une broche en acier, un contact électrique ou un support métallique estampé - est placé dans la cavité du moule avant l'injection. Le plastique fondu est ensuite injecté autour et sur l’insert, l’encapsulant à mesure que le plastique se solidifie. Le résultat est un composant unique dans lequel l'insert métallique est situé de manière permanente et précise dans la pièce en plastique, le plastique s'écoulant dans les contre-dépouilles ou à travers les trous de l'insert pour créer un verrouillage mécanique qui résiste aux charges d'arrachement et de couple.

Le moulage par insert est utilisé partout où une pièce en plastique nécessite les propriétés mécaniques du métal au niveau d'une interface spécifique : connexions filetées qui doivent résister à des assemblages et démontages répétés, bornes électriques qui nécessitent une conductivité, surfaces d'appui qui nécessitent une dureté que le plastique ne peut pas fournir. Le processus élimine l'insertion par pression secondaire ou par ultrasons des inserts métalliques, ce qui réduit les coûts d'assemblage et améliore la cohérence de la résistance à l'arrachement.

Qu’est-ce que le surmoulage ?

Dans surmoulage , un substrat en plastique préalablement moulé (la première pièce) est placé dans un deuxième moule et un deuxième matériau thermoplastique (généralement un TPE, un TPU ou un élastomère plus souple) est injecté sur et autour des surfaces désignées du substrat. Les deux plastiques se lient soit chimiquement (grâce à la compatibilité des matériaux et aux conditions de traitement), soit mécaniquement (grâce à une géométrie imbriquée) à leur interface.

Le surmoulage est utilisé pour ajouter des surfaces de préhension douces au toucher aux boîtiers rigides (outils électriques, poignées de dispositifs médicaux, appareils électroniques grand public), pour créer des composants esthétiques bicolores ou bi-matériaux, pour ajouter des caractéristiques d'étanchéité conformes aux pièces structurelles rigides et pour intégrer un amortissement des vibrations ou un amortissement dans un substrat dur. La poignée souple d'un manche de brosse à dents, le boîtier caoutchouté d'un scanner portatif et le manche à double duromètre d'un instrument chirurgical sont tous des composants surmoulés.

Différences clés : moule d'insertion et surmoulage

Le choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Contrôle qualité dans la fabrication du plastique : systèmes, méthodes et points de contrôle critiques

Contrôle qualité dans la fabrication du plastique fonctionne à trois niveaux : vérification des matériaux entrants, surveillance en cours de processus et inspection des pièces sortantes. Chaque niveau traite différents modes de défaillance et, ensemble, ils forment le système de gestion de la qualité qui détermine si un produit moulé répond systématiquement aux spécifications.

Danscoming Material Control

Les propriétés de la résine – indice de fusion (MFI), teneur en humidité, couleur et traçabilité des lots – doivent être vérifiées par rapport aux spécifications du matériau avant le début de la production. Une variation du MFI de ± 10 à 15 % par rapport à la spécification nominale peut entraîner une variation significative du remplissage, de l'affaissement et des dimensions de la pièce moulée. La teneur en humidité est critique pour les matériaux hygroscopiques : le nylon, le PC, le PET et l'ABS absorbent l'humidité atmosphérique et doivent être séchés en dessous des niveaux d'humidité spécifiés (généralement entre 0,02 et 0,15 % selon le matériau) avant le moulage. L’écoulement de résine hygroscopique non séchée produit des marques d’évasement, des bulles et un poids moléculaire réduit – des défauts qui ne peuvent pas être corrigés à la presse.

Dans-Process Monitoring

Les machines de moulage par injection modernes capturent les données de processus (pression dans la cavité, température de fusion, profil de vitesse d'injection, temps de refroidissement, force de serrage) cycle par cycle. Le contrôle statistique des processus (SPC) appliqué aux paramètres clés du processus identifie la dérive avant qu'elle ne provoque une production de défauts plutôt qu'après. Les capteurs de pression de l'empreinte (transducteurs piézoélectriques montés dans le moule) fournissent une rétroaction directe sur les conditions de remplissage et d'emballage à l'intérieur du moule, qui sont en corrélation plus fiable avec la qualité de la pièce que la seule pression du fût. Les pièces produites dans des cycles où la pression dans la cavité s'écarte de la fenêtre de processus établie peuvent être automatiquement rejetées par un séparateur de pièces avant d'atteindre la zone d'inspection.

Méthodes d'inspection sortantes

• Contrôle dimensionnel : MMT (machine à mesurer tridimensionnelle) pour les dimensions critiques ; des systèmes de vision pour une inspection en ligne à 100 % des pièces à grand volume ; Jaugeage manuel pour des dimensions simples d'entrée/sortie à des volumes inférieurs.
• Contrôle visuel : 100% visuel pour les pièces cosmétiques (surfaces de classe A, composants optiques clairs) ; Échantillonnage AQL pour pièces industrielles. Les systèmes d’inspection visuelle automatisés remplacent de plus en plus l’inspection visuelle manuelle pour la production en grand volume.
• Tests fonctionnels : tests d'assemblage par encliquetage, tests d'étanchéité (chute de pression ou fuite d'hélium pour les composants scellés), tests de force d'extraction pour les inserts, tests de continuité électrique pour les composants de connecteurs.
• Vérification matérielle : XRF (fluorescence X) pour le dépistage des substances restreintes (conformité RoHS, REACH) ; Spectroscopie FTIR pour la confirmation de l'identité de la résine dans les applications critiques pour la sécurité ; essais mécaniques (traction, choc) sur échantillons de première pièce et de production périodique.

Systèmes de qualité et certifications

Le quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
